Диспетчерский центр ПАО "МРСК Урала" филиал Пермэнерго (г. Пермь)

ОАО «МРСК Урала» - «Пермэнерго» осуществляет передачу электрической энергии по распределительным сетям 0,4-110 кВ. Основной задачей является обеспечение надежного функционирования и развития распределительного электросетевого комплекса региона, а также подключение новых потребителей к распределительным электрическим сетям компании. Общая численность персонала филиала «Пермэнерго» – 4,9 тысяч человек. Филиал «Пермэнерго» осуществляет электроснабжение промышленных предприятий и населения на территории общей площадью 160 тыс. квадратных километров с населением 2 820 тысяч человек

Цель проекта

Заказчику требовалась замена существующего мнемощита, который уже морально устарел и не соответствовал текущим требованиям и задачам. Информационной ёмкости нового средства отображения информации коллективного пользования должно было быть достаточно для отображения SCADA и ГИС систем

Установить видеостену с высоким разрешением

Обеспечить легкий доступ к элементам видеостены для проведения профилактических работ

Обеспечить отказоустойчивую работу видеостены

Результат

Диспетчерская служба Заказчика получила современный инструмент для оперативного взаимодействия с имеющейся SCADA системой. Возможность мониторинга и анализа актуальной информации о текущем состояние обслуживаемой инженерной системы позволила Заказчику сократить время на принятие решений в текущих и внештатных ситуациях

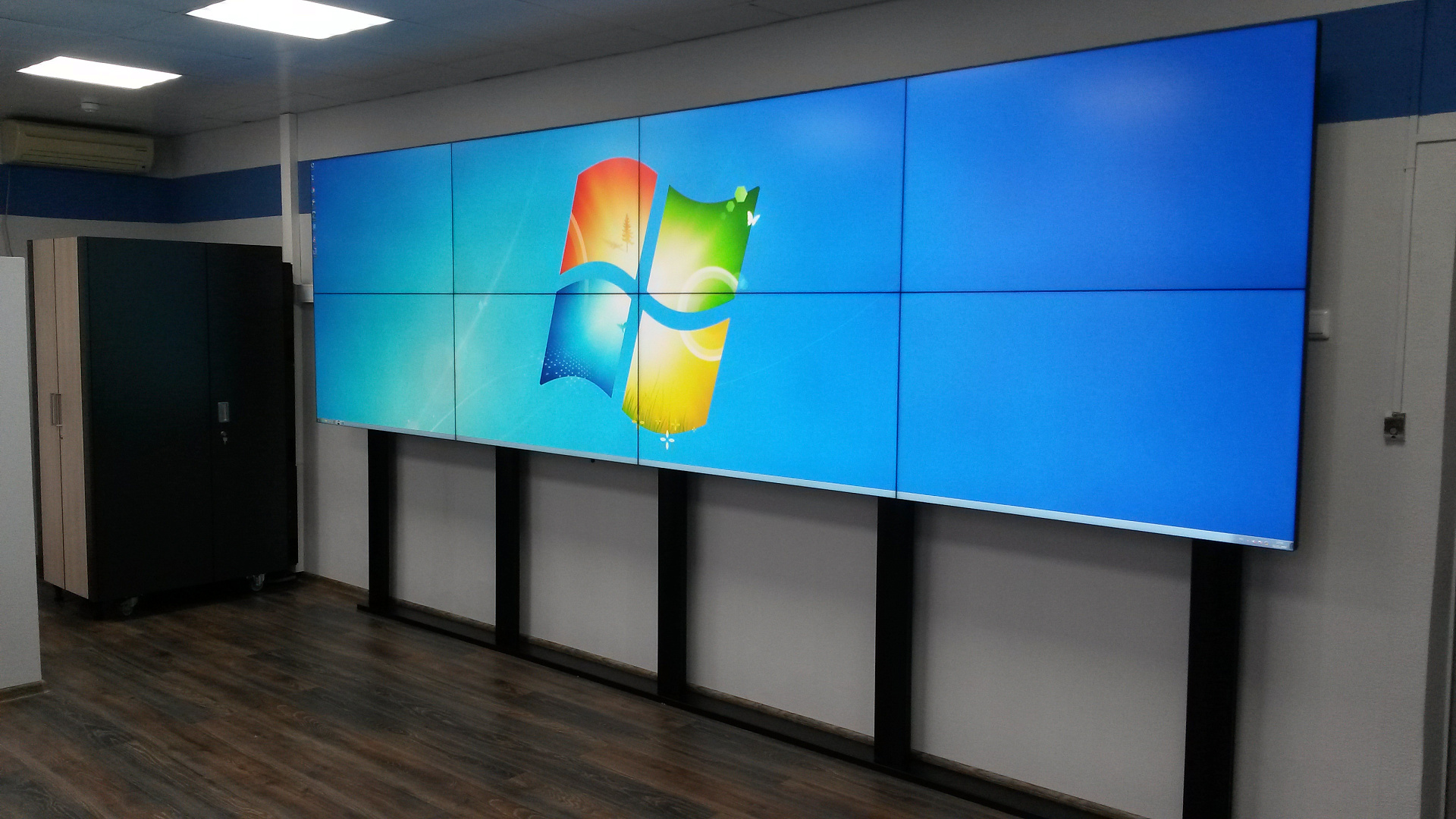

Установлена видеостена из восьми профессиональных ЖК-панелей диагональю 55 дюймов с толщиной шва между экранами в 3,5 мм на специализированную напольно-настенную конструкцию, которая максимально снижает нагрузку на стену

С целью обеспечения удобства дальнейшего обслуживания видеостены, крепление оснащено механизмом полного выдвижения «Push-IN POP OUT»

За формирование изображения на видеостене отвечает специализированный контроллер на базе промышленного компьютера с платами захвата и вывода видеосигналов. Каждая ЖК-панель подключена к контроллеру индивидуальным кабелем, что повышает отказоустойчивость всей системы и обеспечивает возможность вывода на видеостену информации с максимальным разрешением 7680х2160 пикселей

В комплексе предусмотрен источник бесперебойного питания, который обеспечивает работоспособность мультимедийного комплекса даже в случае аварийного отключения электроэнергии

Всё коммутационное оборудование установлено непосредственно в диспетчерском центре в телекоммуникационном шкафу. С целью снижения общего уровня шума, издаваемого работой оборудования, подобран шкаф, обклеенный внутри звукоизолирующим материалом, который обеспечивает снижения шума на 18 дБ. Телекоммуникационный шкаф снаружи декорирован шпоном
