Диспетчерский центр ПАО "МРСК Северо-Запад" филиал Череповецкие электрические сети (г. Череповец)

«Россети Северо-Запад» (Публичное акционерное общество «Россети Северо-Запад») с 1 апреля 2008 года действует как единая операционная компания. В ее состав входят семь филиалов: Архангельский, Вологодский, Карельский, Мурманский, Новгородский, Псковский и филиал в Республике Коми.

Территория обслуживания компании - 1,4 млн кв. км с населением около 5,8 млн человек. Общая протяженность воздушных и кабельных линий электропередачи составляет 177,8 тыс. км. Количество подстанций 35 кВ и выше, состоящих на балансе, – 1 180 шт, установленная мощность силовых трансформаторов подстанций составляет 19,52 тыс. МВА

Цель проекта

Целью проекта была глобальная замена всей инфраструктуры управления электросетями с возможностью сопряжения с системами телемеханики и сбора данных для последующего вывода текстовой и графической информации на видеостену. Для реализации проекта компания «ДиЛ» совместно с партнёром, реализующим проекты по созданию систем промышленной автоматизации, провела работы по разработке технической концепции, проектированию и установке системы отображения информации коллективного пользования согласно пожеланиям Заказчика

Смонтировать видеостену в существующий каркас мнемощита

Обеспечить легкий доступ к панелям для проведения профилактических работ

Обеспечить высокую надежность и отказоустойчивость средства отображения

Результат

По итогам проекта Заказчика получил комплексную модернизацию системы отображения информации коллективного пользования, которая позволила увеличить эффективность мониторинга состояния инженерных систем, повысила оперативность анализа и скорость принятия решений при выполнение текущих задач и во время внештатных ситуаций

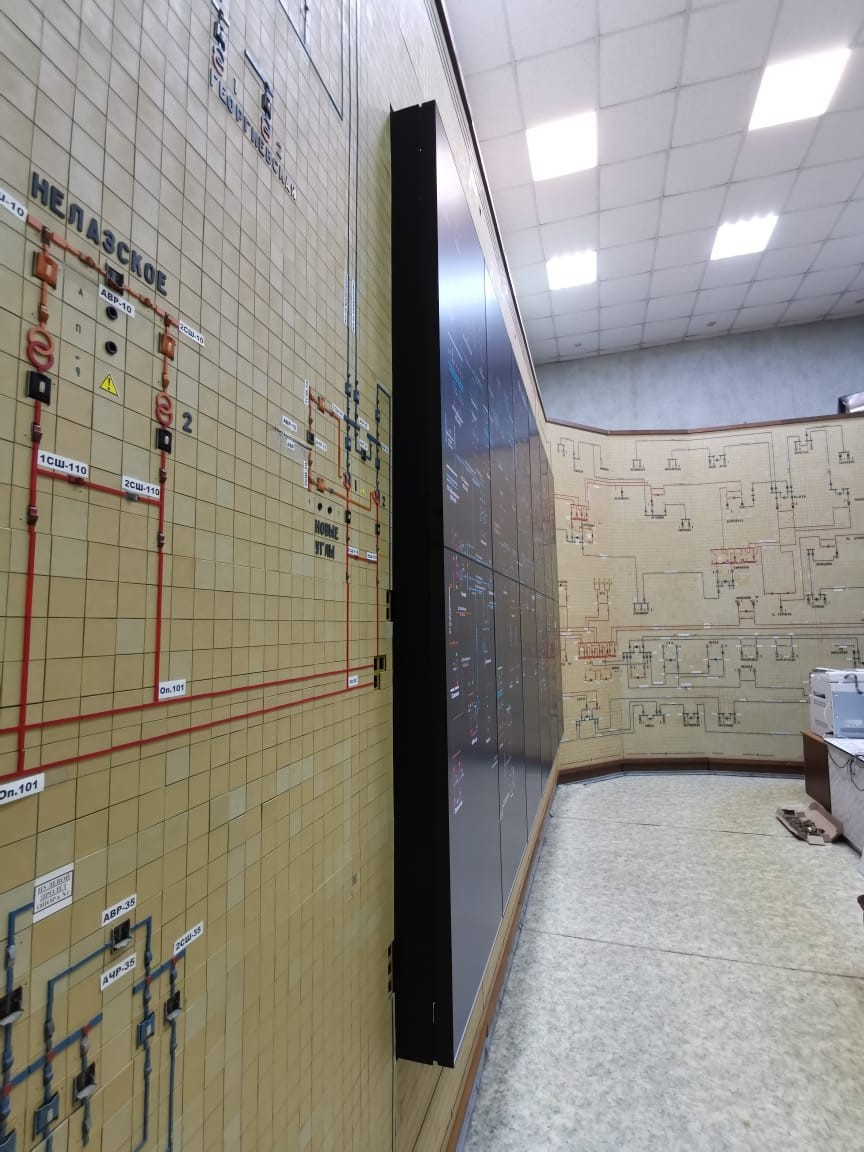

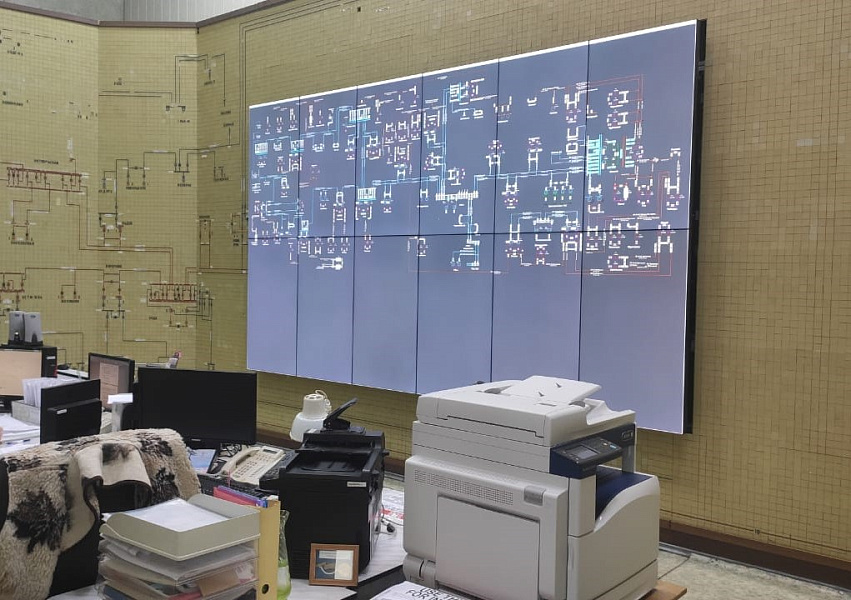

Смонтирован оптимальный размер видеостены с конфигурацией 6х2. Система видеостены выполнена из 6 горизонтальных рядов и 2 вертикальных рядов видеопанелей с общим разрешением полиэкрана 6480 х 3840 пикселей, усилена существующая металлической конструкции крепления видеостены

Видеопанели смонтированы в портретном исполнении на специальные модули, поддерживающие функцию полного выдвижения по технологии «Push In Pop Out» (выдвижения дисплея нажатием), что дает возможность обслуживать видеостену с лицевой стороны

Источником изображения для видеостены является специально сконфигурированная рабочая станция (контроллер), на графических адаптерах корпоративного сегмента

Для повышения отказоустойчивости системы вся видеостена физически поделена на 3 сегмента по 4 ЖК-дисплея, распределение видеосигнала на каждый сегмент осуществляется с помощью специализированных распределителей видеосигнала

Тыльная часть конструкции закрыта декоративными ЛДСП панелями, а торцы видеостены закрыты декоративными металлическими кожухами, что придало конструкции видеостены гармоничный и законченный вид
