Диспетчерский центр ООО "Газпромэнерго" Южно-Уральский филиал (г. Челябинск)

ООО «Газпром энерго» — специализированная энергетическая дочерняя компания ПАО «Газпром» — осуществляет свою деятельность в 45 регионах России. ООО «Газпром энерго» эксплуатирует энергетическое оборудование объектов Единой системы газоснабжения России (ЕСГ) и дочерних компаний ПАО «Газпром» и оказывает потребителям полный спектр услуг по энергоснабжению, включая передачу электрической энергии, производство, передачу и распределение тепловой энергии, водоснабжение и водоотведение, создание и эксплуатацию единой многоуровневой автоматизированной системы коммерческого учета энергоресурсов

Цель проекта

Диспетчерский пункт Заказчика был оснащён автоматизированными рабочими местами (АРМ) диспетчеров с индивидуальными ЖК-мониторами, в качестве средства отображения информации коллективного пользования использовался модульный мнемощит, который уже не отвечал текущим потребностям диспетчерской службы. В связи с этим Заказчиком было принято решение о внедрение SCADA системы, что в свою очередь влекло необходимость организации нового современного средства отображения коллективного пользования

Установить видеостену с высоким разрешением

Обеспечить легкий доступ к элементам видеостены для проведения профилактических работ

Обеспечить высокую надежность и отказоустойчивость средства отображения

Результат

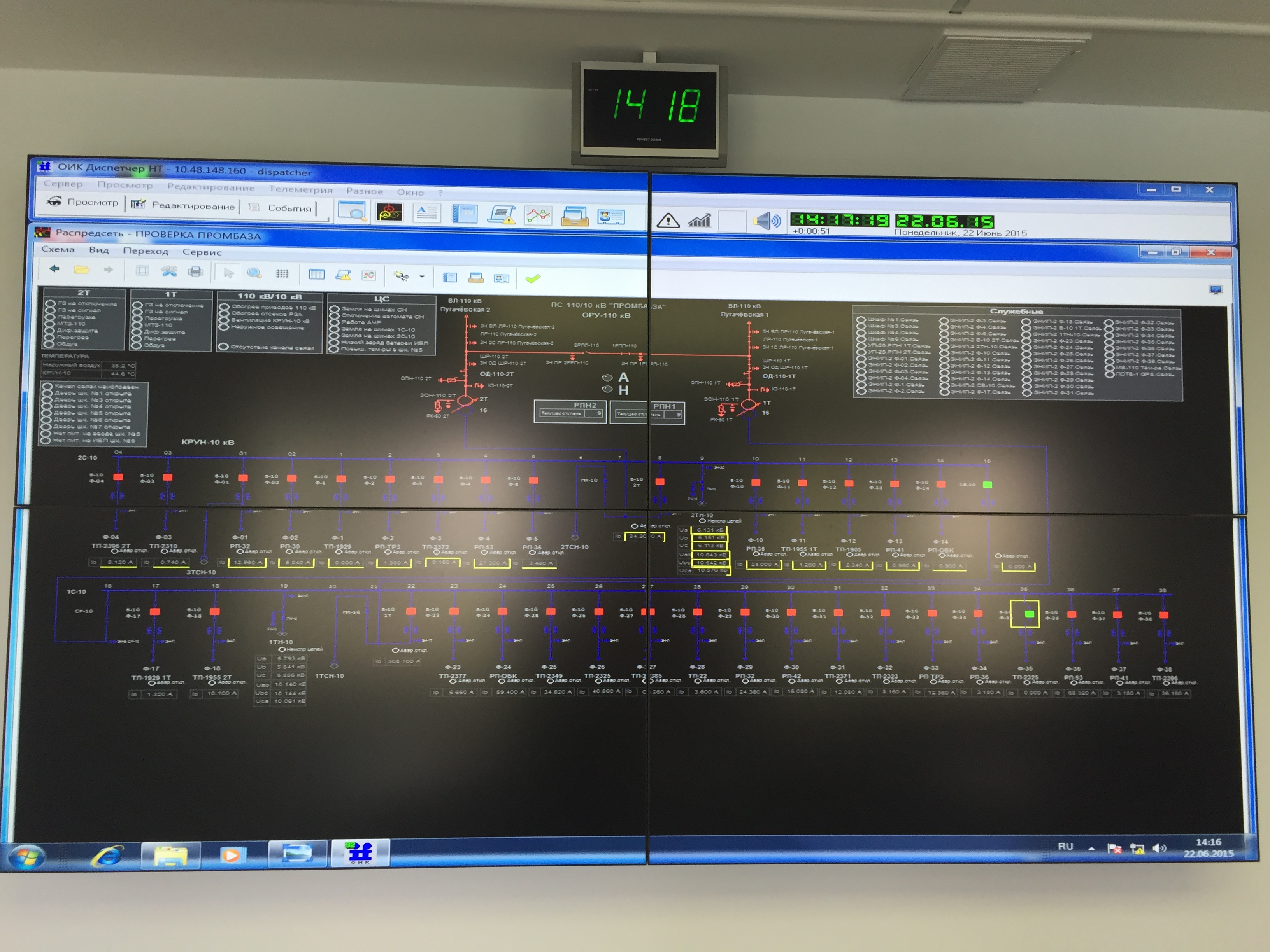

По итогу реализации проекта Заказчик получил инструмент для организации коллективного мониторинга и анализа информации, который обладает достаточной информационной ёмкостью для отображения внедряемой SCADA системы

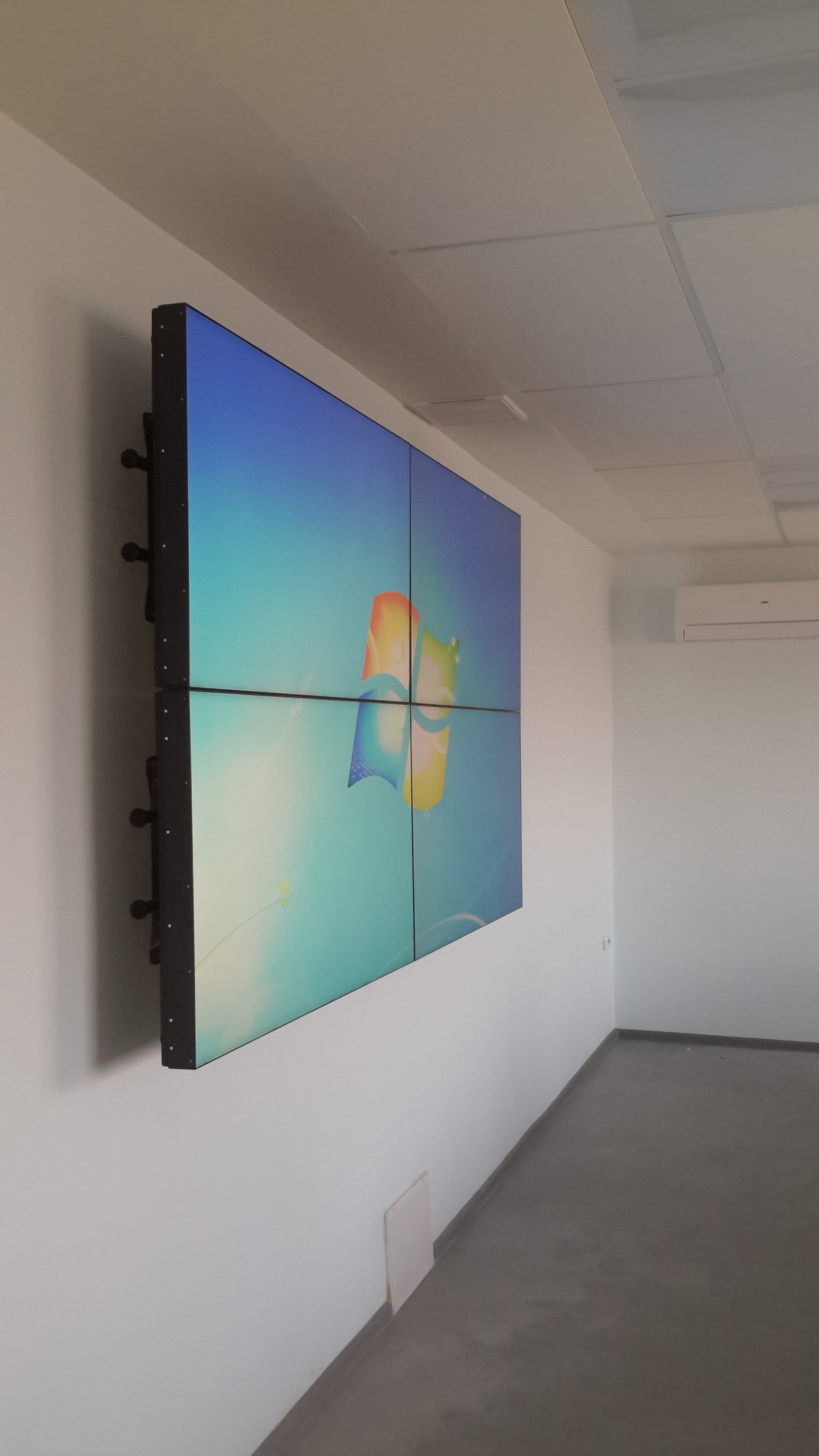

Смонтирована видеостена, состоящая из четырёх ЖК-панелей диагональю 46 дюймов

Каждая ЖК-панель установлена на специализированном настенном креплении с выдвижным механизмом «Push-in Pop-out»

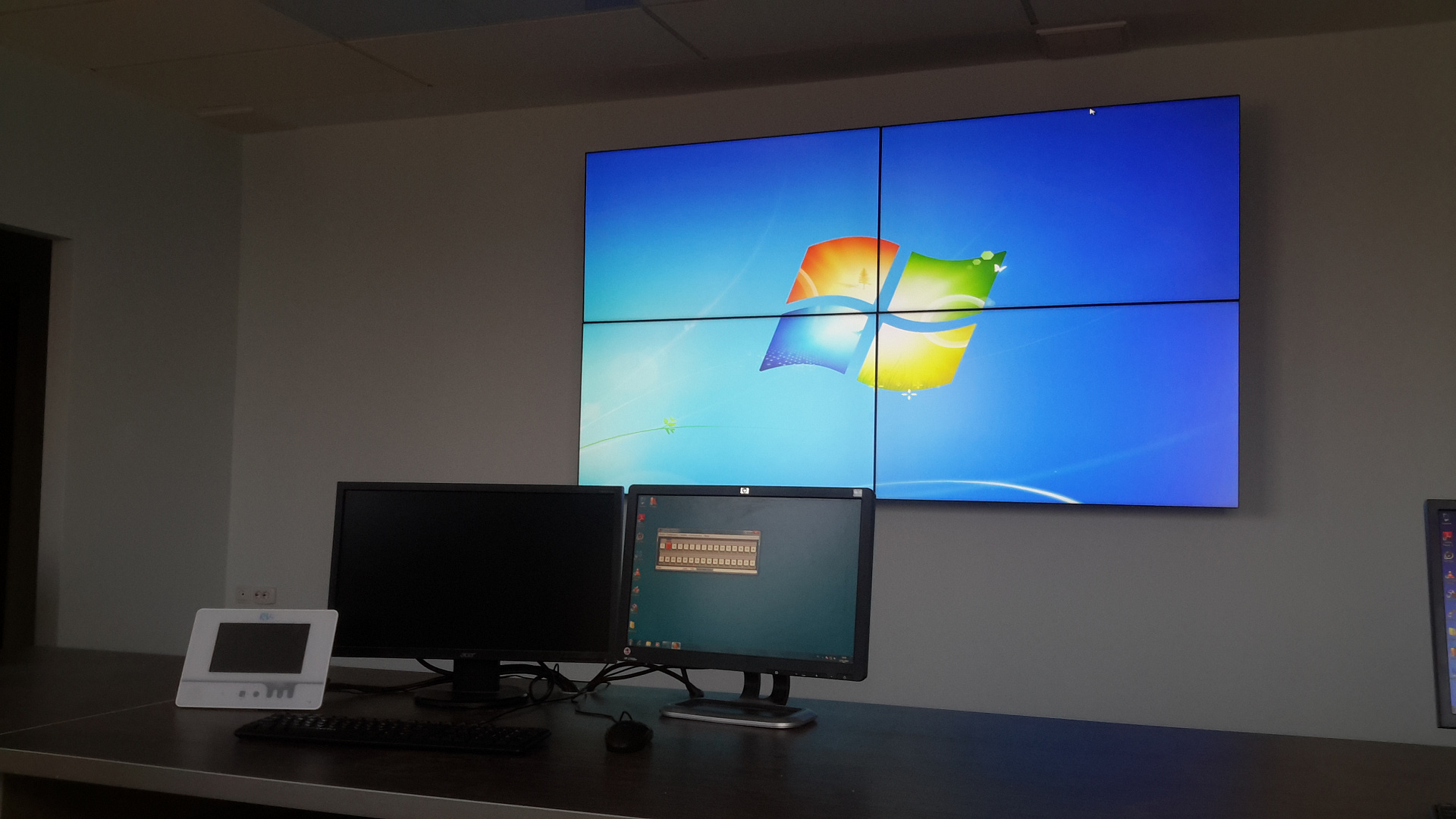

Видеостена подключена одновременно к нескольким АРМ диспетчеров. С помощью коммутатора видеосигналов каждый диспетчер может вывести информацию со своего рабочего места на видеостену. Передача видеосигнала от АРМ диспетчеров до видеостены осуществляется с помощью приёмопередатчиков по витой паре, данное решение позволяет увеличить расстояние передачи видеосигнала, а также сокращает стоимость дальнейшей эксплуатации и обслуживания комплекса

С целью повышения уровня отказоустойчивости каждая ЖК-панель подключена к усилителю-распределителю, то есть в случае выхода из строя одной из ЖК-панелей, остальные продолжают отображать видеосигнал без изменений

Настройка характеристик ЖК-панелей и управление ими осуществляется по локальной вычислительной сети с помощью специализированного программного обеспечения от производителя ЖК-панелей. Всё оборудование комплекса подключено к источнику бесперебойного питания, который обеспечивает работоспособность диспетчерского пункта даже в случае аварийного отключения электропитания
