Диспетчерский центр АО "Екатеринбурггаз" (г. Екатеринбург)

ОАО «Екатеринбурггаз» является одной из самых крупных газораспределительных организаций Российской Федерации. В состав предприятия входят шесть крупных подразделений: производственные управления № 1, 2, 3, обслуживающие газовое хозяйство соответствующих административных районов города, аварийно-диспетчерская служба, газонаполнительная станция сжиженного газа, автотранспортная служба. ОАО «Екатеринбурггаз» обслуживает более 1600 км наружных газопроводов, 240 газорегуляторных пунктов, 366 тыс. газифицированных квартир и индивидуальных домов, 62 промышленных и 344 коммунально-бытовых объекта, 294 отопительные котельные с автоматическими теплогенераторами

Цель проекта

Диспетчерский центр Заказчика был оснащён устаревшим парком вычислительной техники, в качестве экрана для отображения информации коллективного пользования выступала видеостена из бытовых ЖК-телевизоров, отсутствовала возможность вывода информации с рабочих мест диспетчеров на большой экран для коллективного просмотра и анализа общей ситуации. Заказчику требовалось повысить эффективность работы диспетчерской службы за счёт обеспечения комфортных условий для работы с большим объёмом информации, а также минимизировать риск выхода из строя устаревшего оборудования

Заменить электрику, освещение и локальную вычислительную сеть в помещении диспетчерского пункта

Установить коллективное средство отображения с возможностью управления с любого рабочего места диспетчера

Обеспечить высокую надежность и отказоустойчивость средства отображения

Результат

По итогам завершения работ Заказчик получил полное переоснащение инженерных систем (электрика, освещение, ЛВС, СКС). В диспетчерском центре установлена новая мультимедийная система, которая обладает широкими функциональными возможностями и большой информационной ёмкостью, достаточной для эффективного мониторинга и анализа текущей ситуации

Модернизирована структурированная кабельная система (СКС), локально вычислительная сети (ЛВС), системы электропитания и освещения (ЭОМ), оборудования диспетчерской (АВКД), в том числе компьютерной техники

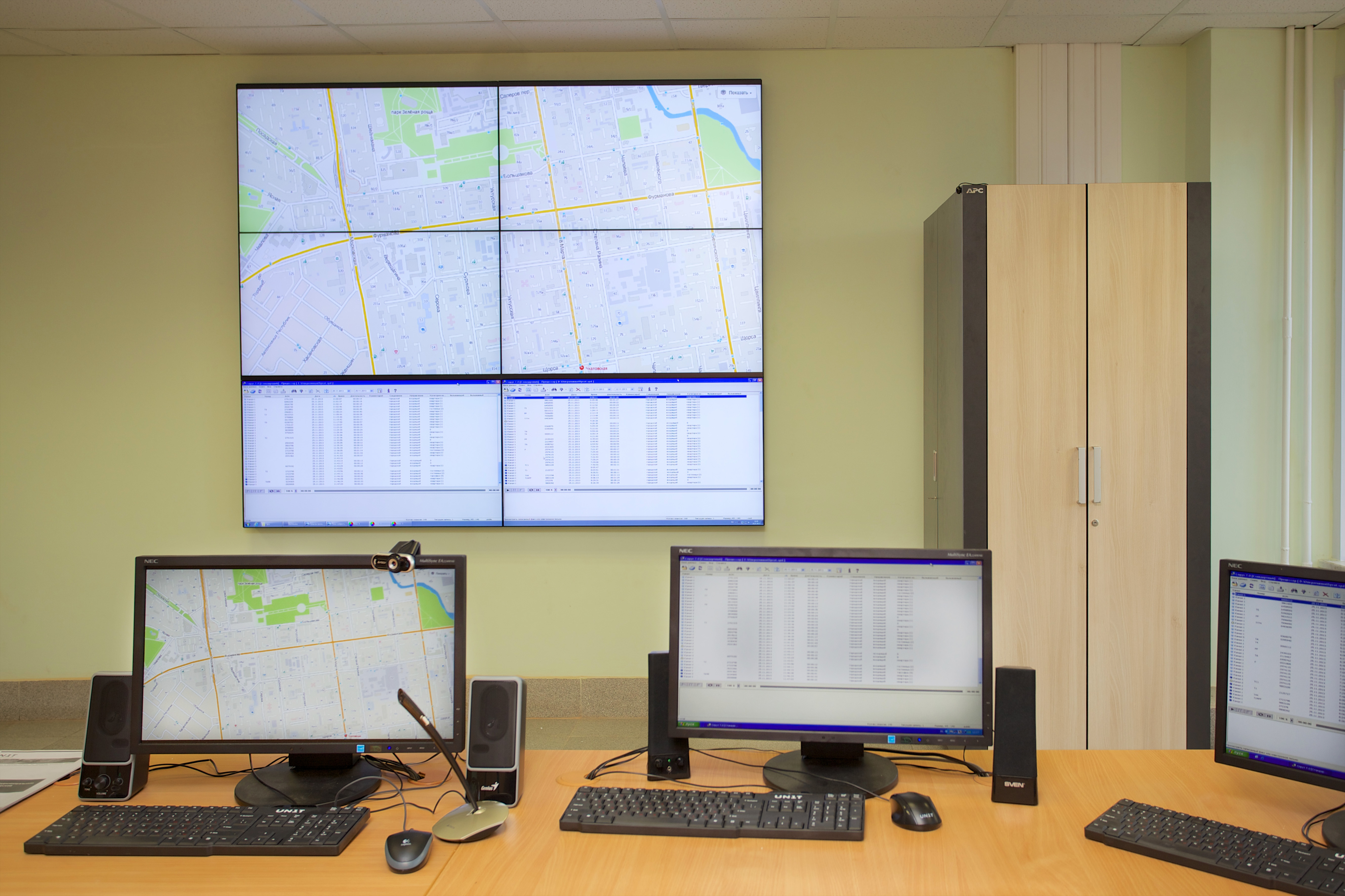

В качестве средства отображения информации коллективного пользования была установлена видеостена, состоящая из 9 LCD-панелей диагональю 46 дюймов и толщиной шва между экранами в 5,5 мм. Главной особенностью данных LCD-панелей является возможность отдельной установки блоков управления и питания в отдельную стойку (максимальное расстояние от видеостены до выносных блоков равно 30 м)

Формирование изображения на видеостене осуществляется с помощью специализированного контроллера, который позволяет запускать на нём SCADA и ГИС системы, с возможностью их отображения на видеостене в разрешении 3840 x 3240 пикселей, а также выводить на видеостену изображения с каждого из автоматизированных рабочих мест (АРМ) диспетчеров

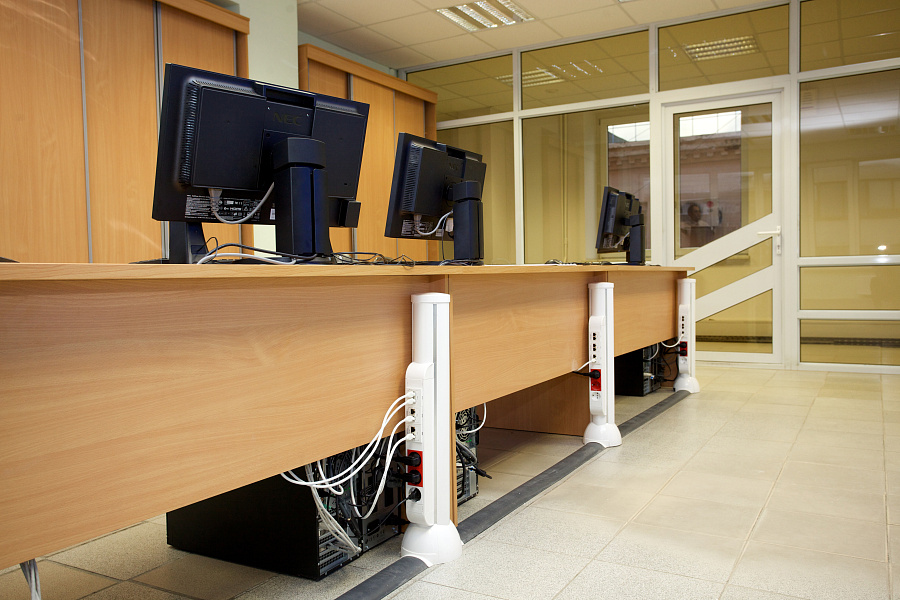

Управление контроллером возможно с любого из АРМ диспетчеров, с помощью специализированного программного обеспечения. В диспетчерском центре установлено 5 АРМ диспетчеров с индивидуальными источниками бесперебойного питания (ИБП). Видеосигнал от АРМов до контроллера видеостены передаётся с использованием приёмопередающего оборудования по витой паре

Всё коммутационное оборудование комплекса установлено в телекоммуникационный шкаф, который располагается непосредственно в диспетчерской. С целью минимизации шумов от работающего оборудования, а также организации привлекательного внешнего вида помещения, был подобран шкаф, обклеенный внутри звукоизолирующим материалом, обеспечивающим уменьшения шума на 18 дБ, а также декорирован шпоном
